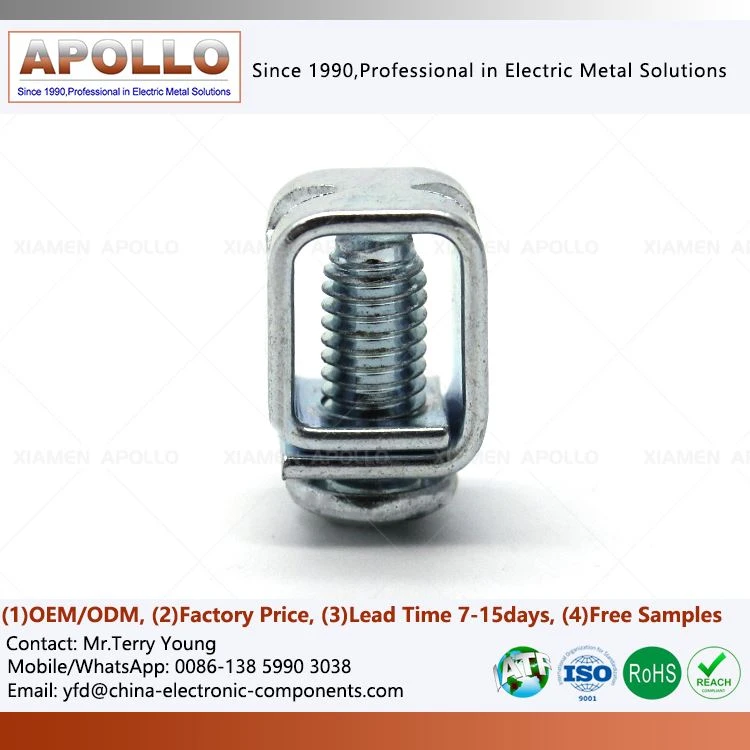

Kontaktor skruetråd klemmeterminal
Produktbeskrivelse
Kontaktorskruetrådklemmeterminalen består hovedsakelig av følgende deler:
Presisjonsskrue
Trådklemme
Trykkbur i metall
Konduktiv klemstruktur
Forhånds-montert festeenhet
Gjennom en automatisert for-monteringsprosess integreres skruen og wireklemmen i en komplett sammenstilling. Kunder trenger ikke å utføre sekundærmontering under påfølgende totalmontering; den kan installeres og brukes direkte, noe som forbedrer monteringseffektiviteten betydelig og reduserer risikoen for manglende komponenter.
Kjerneapplikasjonsscenarier og kompatibilitetsfordeler
Intelligente veggbrytere og bygningskraftdistribusjonssystemer
Tåler lang-, høyfrekvente-strømstøt, og gir standardiserte og robuste tilkoblinger innenfor kompakte rom for å sikre absolutt sikkerhet i strømdistribusjon i boliger.
Industrielle-ledningsbrytere og kontrollskap
Takler mekaniske vibrasjoner i automatiserte produksjonslinjer, forhindrer at ledninger løsner på grunn av mindre vibrasjoner.
Strømbrytere med støpt hus (MCCB)
Vedlikeholder trådrammestrukturen uten deformasjon eller sammensmelting under ekstreme forhold som høy strøm og kortslutningsbrudd, og fester kabler med stor-diameter godt.
Solcellesikringer og energilagringssystemer
Optimalisert for DC-høyspenningsmiljøer-, motstår harde utendørstemperaturvariasjoner og UV-aldring, noe som reduserer vedlikeholdskostnadene gjennom hele livssyklusen.
Detaljutstilling: Essensen ligger i detaljene
Avrundet skråhode
Kanten på skruedriftssporet er nøyaktig avfaset, noe som letter automatisk skrutrekkerinnretting og effektivt forhindrer glidning og flising under montering, noe som forlenger levetiden til monteringsverktøyene.
01
Anti-punktmatrise på den indre veggen av terminalrammen
Under et mikroskop er en jevnt fordelt punktmatrisetekstur synlig i trådklemmeområdet til C45 Circuit Breaker Screw Terminal-rammen. Denne teksturen legger inn tråden på en subtil måte når den klemmes, og øker friksjonskoeffisienten og gir ekstra anti-redundans.
02
Avrundet hjørneovergang for trådrotdiameter
Skruegjengens rotdiameter er ikke en skarp V--form, men snarere en optimalisert avrundet hjørneovergang. Dette reduserer spenningskonsentrasjonen betydelig og unngår risikoen for at trådroten sprekker ved gjentatt moment.
03
Utvidet åpningsdesign av rammen
Circuit Breaker Terminal-rammeinntaket har en lett utstrakt, traktlignende-ekspansjonsdesign, noe som i stor grad reduserer vanskelighetene for operatører med å sette inn flere ledninger i rammen og forbedrer jevnheten i samlebåndsarbeidet.
04
Produksjonsprosess
Skru kald overskrift
Seks-stasjoner forover og bakover ekstruderingsforming, hodeform (Phillips/Torch/Hexagon) oppnås i ett trinn, uten bearbeiding av grader.
01
Håndtering Frame Multi-Stempling
Utstanset fra en kontinuerlig dyse på en kobberstrimmel, gjengede hull og ytre form fullføres samtidig, med en posisjonstoleranse på ±0,03 mm.
02
Trådbearbeiding
Stålburskrueterminalblokk. Ved bruk av ekstruderte kraner (spon-fri forming) er gjengestyrken 30 % høyere enn med kuttekraner, og overflaten er jevnere.
03
Overflatebehandling
Helautomatisk fatpletteringslinje, jevn filmtykkelse, saltsprayinspeksjon for hver batch.
04
For-montering og inspeksjon
Dedikert vibrasjonsmater + roterende kjever setter automatisk sammen skruer. Etter montering, kontrollerer optisk skjerming for skrueplassering og gjengeskade; etterfulgt av en dreiemomentfalltest (komponent snudd og vibrert i 30 sekunder, skruefall 0%).
05
kontakt oss
Vi kan tilby integrert ingeniørstøtte, fra strukturell optimalisering og formutvikling til automatisert pre-montering og masseproduksjon, basert på strømbryterstrukturen, brytermonteringsmetoden og nye krav til kundene våre for energi-elektrisk bruk, for å hjelpeSikringsholder skruklemmeterminaleroppnå høyere monteringseffektivitet og langsiktig-tilkoblingspålitelighet.
