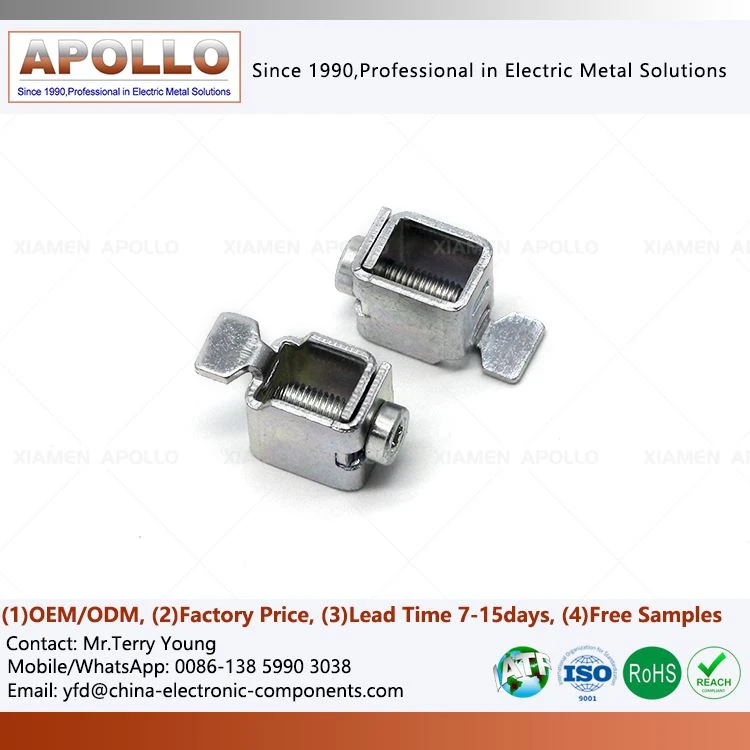

Klemmerammer for klemblokker
Produktbeskrivelse
Klemmerammene våre for terminalblokker har en forhånds-montert "skrue + koblingsboks"-design, som består av følgende kjernekomponenter:
Klemmeramme (ledende metallhus)
Skruemontering
Gjenget engasjementstruktur
Trådklemmesone
Kontaktgrensesnitt
Anti-løsende geometri
Denne forhånds-monterte strukturen tillater direkte påføring på automatiserte samlebånd, reduserer sekundære monteringstrinn og forbedrer produksjonseffektiviteten og monteringskonsistensen.
Produksjonsprosess: Fullautomatisert digital produksjon og omfattende inspeksjon
| Precision Multi-Station Cold Heading | Den sink-belagte stålskrueterminalblokken er formet i ett trinn ved hjelp av en multi-stasjon, helautomatisk kaldstyremaskin, som sikrer kontinuerlig og ubrutt gjengestrøm. Sammenlignet med skjæreprosesser, forbedrer kald kursing skruens strekkfasthet og momentgrense betydelig. |
| Progressiv stansing | Ledningsnettet bruker en høy-presisjon progressiv dyse, og fullfører mating, stansing, bøying og skjæreprosesser på en høyhastighets-pressepresskjede. Bøyevinkeltoleranser kontrolleres innenfor ±0,5 grader, noe som sikrer den geometriske symmetrien til hvert ledningsnett og forhindrer eksentrisk stress under stramming. |

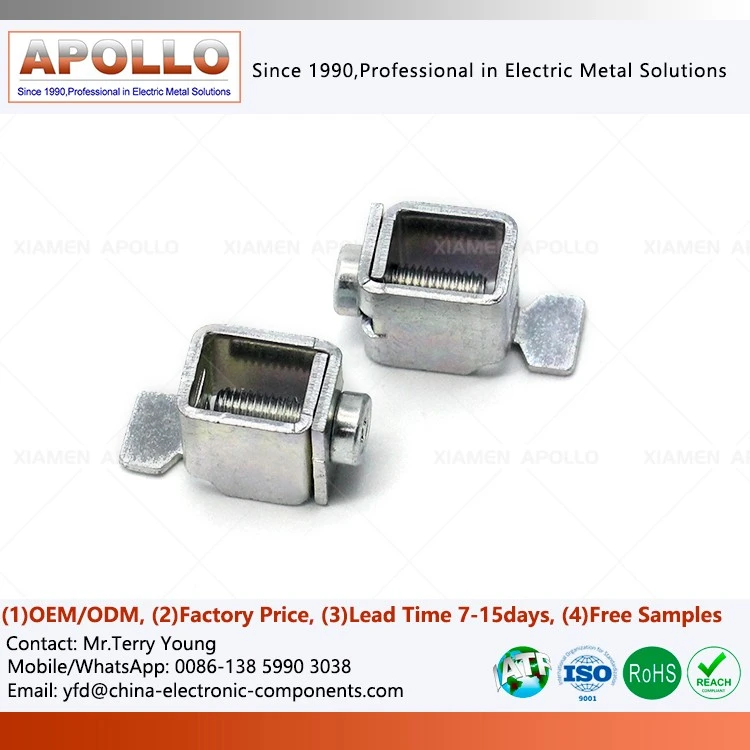

| Tre-i-ett automatisk bildegjenkjenningsfor-sammenstilling | Vår uavhengig utviklede automatiserte monteringslinje er utstyrt med et CCD-industrikamera med høy-oppløsning. Mens M5 sinkbelagte skrueterminalmetallklemmer og ledningsrammen er mekanisk forhånds-montert, utfører systemet 100 % online visuell inspeksjon av integriteten til gjengene, deformasjonen av rammen og monteringsdybden, og eliminerer fenomenene med manglende deler, manglende komponenter eller fastkjøring. |
Søknadsfordeler
Skrukablingsrammer for lav-strømbrytere demonstrerer tilpasningsevne på tvers av-domener og teknisk fleksibilitet i ulike terminalscenarier.
Veggbrytere og ledningsbrytere:Innenfor den begrensede dybden på 86-type eller 118-koblingsbokser, kan forhånds-monterte klemrammer festes direkte inn i bunnterminalrommet. Elektrikere trenger bare å strippe, sette inn og stramme ledningene på -stedet, noe som reduserer enkeltpunkts installasjonstiden betydelig og reduserer reparasjonsraten etter salg på grunn av dårlige ledninger.
Strømbrytere med støpt hus:Strømbryterklemmer må tåle høye kortslutningsstrømstøt-. Den stive støtten til klemrammen og den høye klemkraften til skruene jobber sammen for å motstå lederforskyvning forårsaket av kortslutningselektrodynamikk, og sikrer pålitelig ledning av feilstrøm til utløsningsmekanismen.
Fotovoltaiske sikringer:DC-solcelleanlegg har ikke noe strømnull-krysspunkt. Tilkoblingskvaliteten til sikringsklemmene påvirker lysbuekontrollen direkte ved feilutkobling. Det kobber-baserte materialet og designen med lav kontaktmotstand til klemrammen bidrar til å redusere Joule-varmeakkumulering under normal drift og motstår det alvorlige termiske støtet i øyeblikket av sikringssvikt uten å sveise eller løsne.
Detaljert utstillingsvindu: Å definere kvalitet med håndverk
Tråddetaljer
Socket Parts Cable Metal Clamp Terminal-gjengene er fulle, med presise tannvinkler, en jevn overflatefinish og er fri for grader og rust. De skrus jevnt inn uten blokkering, og gir en klar "momentlevering" følelse.
Kantbehandling
Alle utstemplede kanter på ledningsrammen gjennomgår en avgradingsprosess, med avrundede avfasninger for absolutt å forhindre riper i kabelisolasjonen eller blottlegging av ledningskjernen når lederen settes inn.
Monteringsklarering
Steel Cage Screw Terminal Blocks roterer jevnt innenfor rammen uten radiell klaring, og viser ekstremt høy konsistens og passer perfekt til kundens automatiserte monteringsrobotgrep.
kontakt oss
Vi tilbyr ikke bare standardiserteElektrisk tilkobling Burklemme med skrueprodukter, men tilbyr også tilpasset ingeniørutvikling og masseproduksjonsstøtte basert på kundenes elektriske strukturdesign, monteringsprosess og applikasjonsscenarier, og hjelper kundene med å oppnå generell optimalisering av tilkoblingssystemene når det gjelder pålitelighet, effektivitet og konsistens.
