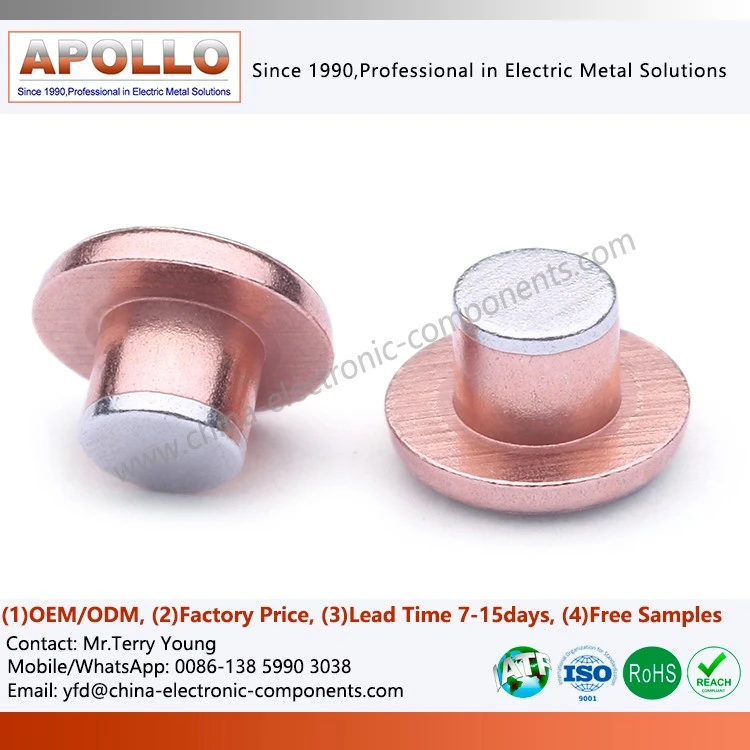

Tri-kontaktnagler i metall
Hva er Tri-metallkontaktnagler?
Denne tri-metallkontaktnagler-serien består av spesialstrukturerte nagler produsert via presisjonsmetallurgiske prosesser, med en distinkt "sandwich"-mikrostruktur: hodet og skaftet er sammensatt av høy-høyytelses sølv-baserte legeringer (som AgSnO₂, AgNCd) mens de består av svært ledende, AgNCd, kobber (Cu).
Design med dobbel-funksjonalitet: Hodet vender direkte mot den elektriske lysbuen, og utnytter sølvlegeringens overlegne motstand mot sveising og buerosjon; skaftet kobles til kontaktfjæren, og utnytter sølvbeleggets utmerkede sveisbarhet og oksidasjonsmotstand; og det mellomliggende kobberlaget fungerer som en strømbane med lav-impedans og et strukturelt støtterammeverk.
Integrert metallurgisk binding: De tre metalllagene er ikke bare fysisk presset sammen; i stedet dannes et robust metallurgisk bindingsgrensesnitt gjennom en høy-temperaturdiffusjonsprosess. Dette eliminerer makroskopisk termisk grensesnittmotstand, og sikrer stabil strømflyt under millisekunders-nivåsvitsjeoperasjoner.
Dynamisk responsoptimalisering: Konstruert for å møte de spesifikke kravene til relé-"overførings"-funksjoner, har naglens geometriske tyngdepunkt og treghetsmoment blitt optimalisert for å sikre skarpe, avgjørende bevegelser under oscillasjon, fri for stikk eller kontaktsprett.
Tremetallsølvkontaktpunkt for utstilling av bryterdetalj: ingeniørkunst-Håndverk av karakter reflektert i detaljene
Mikroskopisk visning av hode- og skaftender
Under et metallografisk mikroskop avslører sølvlegeringslaget ved hodet en tett, ikke-porøs struktur. Den danner en jevn, kontinuerlig metallurgisk binding-fri for oksidinneslutninger og jevn i tykkelse-med den sentrale oksygen-frie kobberkjernen.
Ytre overflatefinish
Den ytre overflaten av nagleskaftet gjennomgår presisjonstrekking og polering, noe som resulterer i ekstremt lav ruhet; dette sikrer jevn innføring i kontaktfjærhullet uten å generere kobberrester som kan forurense reléets indre hulrom.
Fasing og filetoverganger
En perfekt radius (R-vinkel)-overgang brukes der det buede hodet møter det sylindriske skaftet, og eliminerer spenningskonsentrasjoner og forhindrer forplantning av mikro-sprekker forårsaket av høy-temperaturbue eller mekanisk sjokk.
Nøkkelapplikasjonsscenarier og industriløsninger for trimetallkontaktnagler for elektronikk
Industrielle kontrollreléer
Styretavler for automatiserte produksjonslinjer og PLS utgangsmodulreléer.
Bilelektronikk og kraftreleer
Automotive starter og vekslingsreleer; interne overføringsbrytere for nye energibilladere.
Smarthjem og strømmåling
Kretsbrytende-overføringsbrytere for smartmålere; smarte stikkontakter og termostater med høy-belastning.
Luftfarts- og kraftbeskyttelsesutstyr
Presisjonssignaloverføringsbrytere for kretser som krever toveis svitsjing innenfor strenge størrelsesbegrensninger.
Ofte stilte spørsmål
Faller ytelsen til trimetal sølv kompositt elektriske kontakter for relé betydelig sammenlignet med solid sølv kontakter?
-
Forutsatt at sølvlagtykkelsen og grenseflatebindingen er riktig kontrollert, forblir den kritiske kontaktflaten sammensatt av sølvlegering; dermed oppfyller elektrisk kontaktytelse koblingskravene til de fleste industrielle reléer, samtidig som sølvforbruket reduseres betydelig.
Hvordan sikres det at sølvlaget ikke løsner eller flasser av under nagling eller lang-drift?
-
En spesialisert komposittprosess oppnår et sterkt bånd mellom sølv- og kobbergrensesnittene. I tillegg er deformasjon og spenning strengt kontrollert under formingen, og fabrikkinspeksjoner sikrer integriteten til sølvlaget.
For hvilke reléapplikasjoner er disse produktene primært egnet?
-
De er spesielt godt-egnet for bevegelige kontaktapplikasjoner som krever toveis svitsjing-som industrielle kontrollomkoblingsreléer og svitsjekontrollkomponenter-da den dobbeltsidige-sølvlagsdesignen passer perfekt med krav til toveis kontakt.
Støttes tilpasning av sølvlagtykkelse eller legeringssammensetning?
-
Ja; innenfor grensene for våre produksjonsevner, kan vi konstruere justeringer av sølvlagtykkelsen og legeringssammensetningen basert på kundens krav angående elektrisk levetid, kontaktmotstand og kostnader.
Hvorfor er det få innenlandske produsenter som er i stand til stabilt å produsere høy-kvalitets tre-metallkomposittkontakter?
-
Kjerneutfordringene ligger i å kontrollere bindingsstyrken ved sølv-kobbergrensesnittet og bevare integriteten til sølvlaget under formingen. Prosessvinduet er smalt, og kravene er strenge, noe som krever-langsiktig teknisk ekspertise og robuste prosesskontrollfunksjoner.
kontakt oss
Hvis du utvikler releer, kontaktorer eller elektriske kontrollkomponenter, kan vi tilby profesjonelleTrippel metall kompositt metall elektriske kontakterløsninger skreddersydd for dine strukturelle design og ytelseskrav, som utnytter våre velprøvde produksjonsprosesser og tekniske støttefunksjoner for å bidra til å forbedre produktets pålitelighet.
